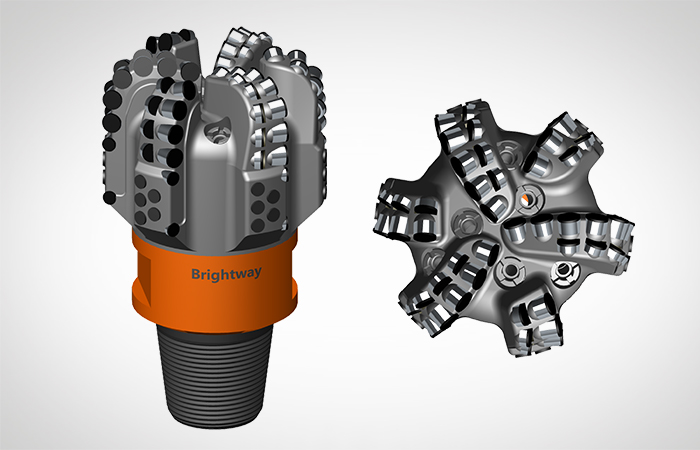

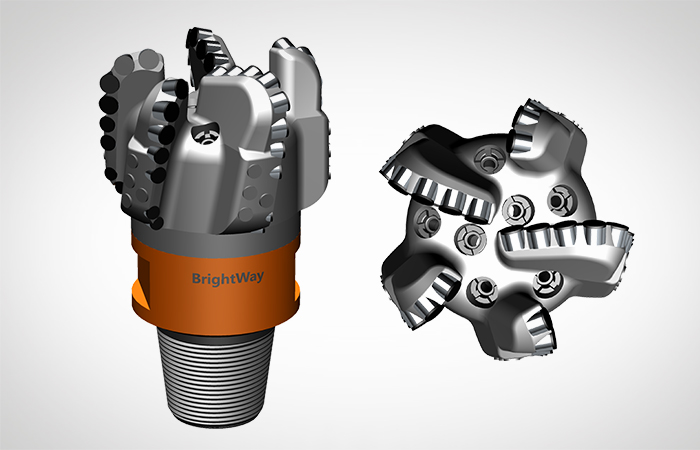

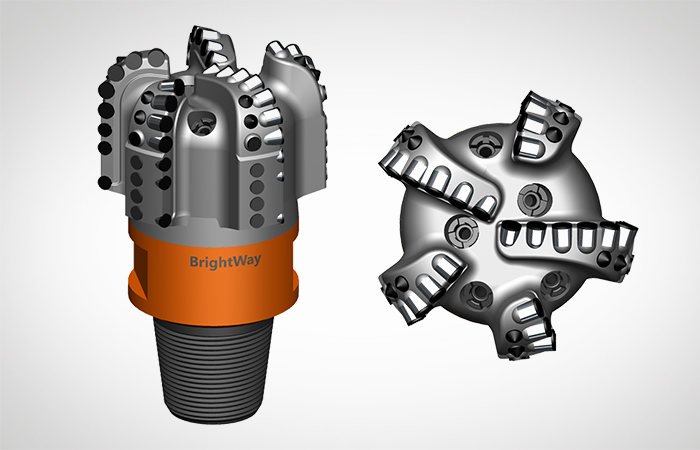

PDC钻头（聚晶金刚石复合片钻头）因其具有钻井速度快、使用寿命长、无活动部件、井底安全等优势，被广泛应用到钻井工程中， 正道能源设计生产的3-1/2″（3.5寸），6-1/2″（6.5寸），8-1/2″（8.5寸），12-1/4″（12.25寸），17-1/2″（17.5寸）等规格型号的金刚石PDC钻头，选用高性能切削齿，采用优质的TSP聚晶金刚石片，具有很高的钻进稳定性和很长的使用寿命。
正道能源金刚石PDC钻头优势
● 优化的钻头冠部形状和切削结构，力平衡和抗回旋设计，确保钻头攻击性，同时减小钻头振动，以保证钻头钻进过程更加平稳高效。
● 选用高性能切削齿，在主切削齿的后面布置锥形金刚石齿，具有辅助犁削破岩，并有效保护前排齿不被冲击破坏，从而获得较高的机械转速和较长的进尺。
● 采用CFD计算流体动力学分析技术，模拟仿真井底流场，优化钻头水力性能，使切削齿和钻头及时得到清洗和冷却，有利于减少泥包、提高钻速和延长钻头使用寿命。
● 保径采用优质的TSP聚晶，增加钻头钻进过程的稳定性，保证井眼尺寸符合要求，同时延长钻头使用寿命。
正道能源金刚石PDC钻头标准型号规格

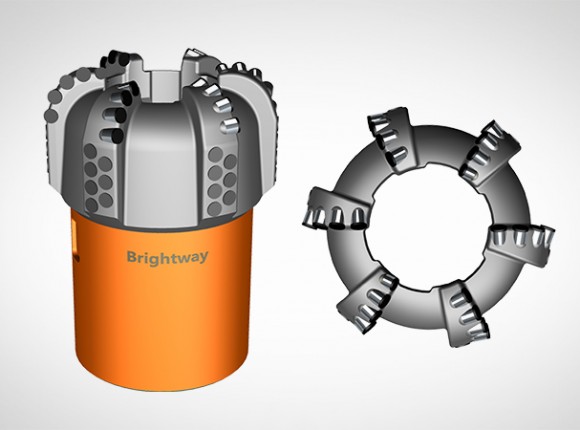

正道能源金刚石PDC钻头型号尺寸覆盖3-1/2″～17-1/2″，包括：3-1/2″（3.5寸），6-1/2″（6.5寸），8-1/2″（8.5寸），12-1/4″（12.25寸），17-1/2″（17.5寸）等，钻头类型包括：PDC取芯钻头；PDC双心钻头；PDC划眼器等，钻头刀翼设计包括5-8片直刀翼和螺旋刀翼等，PDC钻头型号标准BWS系列覆盖常用钻头参数。
| 正道能源BW系列PCD钻头型号规格（3-1/2″～17-1/2″) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| BWS914 | BWS915 | BWS916 | BWS917 | BWS613 | BWS614 | BWS615 | BWS616 | BWS617 | BWS618 | BWS313 |
| BWS314 | BWS315 | BWS316 | BWS317 | BWS318 | BWS319 | BWS934 | BWS935 | BWS936 | BWS937 | BWS634 |
| BWS635 | BWS636 | BWS637 | BWS638 | BWS333 | BWS334 | BWS335 | BWS336 | BWS337 | BWS338 | BWS339 |
| 正道能源BW系列PDC钻头可选特征 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| B: 倒划眼齿 | D: 定向井用 | H: 加强保径 | J: 减振节 | |||||||
| M: 马达导向 | RS: 旋转导向 | NC: 纳米防泥包涂层 | V: 混装齿 | |||||||
正道能源金刚石PDC钻头应用场景
对地层和使用措施有很强的敏感性，是用好PDC钻头的关键。针对地层选择合适的钻头类型，主要依据岩石可钻性、地层的复杂程度。如果选择不当，可导致PDC钻头过早损坏。颗粒较大的砾石层，坚硬地层，不适用！在目前条件下PDC钻头的可应用场景和适用的底层：
1.中软度底层到硬地层；
2.软硬互层的底层；
3.大段均质地层；
备注：正道能源BWS系列金刚石PDC钻头适合：中等硬度地层到硬地层或软硬互层的地层钻进，可配合旋转导向、马达等钻进。
部分型号规格PDC钻头参数
正道能源金刚石PDC钻头（部分）型号参数，包括：8-1/2″（8.5寸），12-1/4″（12.25寸），17-1/2″（17.5寸）等型号钻头技术参数，详细参数参考下表；
8.5寸PDC钻头型号参数
| 型号 | 8-1/2″ BW605J (215.9 mm) | 8-1/2″ BWS915(215.9 mm) | 8-1/2″ BWS916 (215.9 mm) |
|---|---|---|---|
| 刀翼数量 | 5 直刀翼 | 5 螺旋刀翼 | 6 螺旋刀翼 |
| 主切削齿尺寸 | Ф13 mm Ф16 mm | Ф19 mm | Ф19 mm |
| 喷嘴数量 | 5 个标准喷嘴 (SP) | 7个SP喷嘴 | 6个标准喷嘴 (SP) |
| 保径长度 | 1.5″（可按需要定制） | 2.5″（可按需要定制） | 2″（可按需要定制） |
| 排屑槽面积 | 15 in2 | 14 in2 | 12 in2 |
| 接头扣型 | 4-1/2″ API REG | 4-1/2″ API REG | 4-1/2″ API REG |
| 钻头长度 | 有效长度: 11.8″ (300 mm) 总长: 16.1″ (408 mm) |
有效长度: 10.9″ (276 mm) 总长: 15.1″ (384 mm) |
有效长度: 11.8″ (300 mm) 总长: 16.1″ (408 mm) |
| 打捞尺寸 | 直径: 6.8″ (172 mm) 长度: 5.4″ (137 mm) |
直径: 6.8″ (172 mm) 长度: 4.9″ (124 mm) |
直径: 6.8″ (172 mm) 长度: 5.4″ (137 mm) |
12.25寸PDC钻头型号参数
| 型号 | 12-1/4″ BWS915 (311.15 mm) | 12-1/4″ BWS915 (311.15 mm) | 12-1/4″ BWS6156J (311.15mm) |
|---|---|---|---|
| 刀翼数量 | 5 螺旋刀翼 | 5 直刀翼 | 6 螺旋刀翼 |
| 主切削齿尺寸 | Ф19 mm | Ф19 mm | Ф16 mm |
| 喷嘴数量 | 7 个标准喷嘴 (SP) | 7 个标准喷嘴 (SP) | 6 个标准喷嘴 (SP) |
| 保径长度 | 3″（可按需要定制） | 3″（可按需要定制） | 2.5″（可按需要定制） |
| 排屑槽面积 | 39 in2 | 39 in2 | 34 in2 |
| 接头扣型 | 6-5/8″ API REG | 6-5/8″ API REG | 5.75-4-ACME-2G |
| 钻头长度 | 有效长度: 13.3″ (338 mm) 总长: 18.3″ (465mm) |
有效长度: 13.5″ (338 mm) 总长: 18.5″ (470mm) |
有效长度：8.66″ (220mm) 总长：11.45″(291mm) |
| 打捞尺寸 | 直径: 8″ (204 mm) 长度: 5.2″(133 mm) | 直径: 8″ (204 mm) 长度: 5.2″(133 mm) | / |
17.5寸PDC钻头型号参数
| 型号 | 17-1/2″ BWS916 (444.5 mm) | 17-1/2″ BWS935RS (444.5 mm) |
|---|---|---|
| 刀翼数量 | 6 螺旋刀翼 | 5 直刀翼 |
| 主切削齿尺寸 | Ф19 mm | Ф19 mm |
| 喷嘴数量 | 9个标准喷嘴 (SP) | 8个标准喷嘴 (SP) |
| 保径长度 | 4″（可按需要定制） | 3.5″（可按需要定制） |
| 排屑槽面积 | 96 in2 | 90 in2 |
| 接头扣型 | 7-5/8″ API REG | 7-5/8″ API REG |
| 钻头长度 | 有效长度: 19.5″ （497mm) 总长 24.8″ (630mm) | 有效长度: 17.4″ （441mm) 总长 22.6″ (574 mm) |
| 打捞尺寸 | 直径: 9.8″ (248 mm) 长度: 6.6″ (167 mm) | 直径: 9.8″ (248 mm) 长度: 8.8″ (223 mm) |
