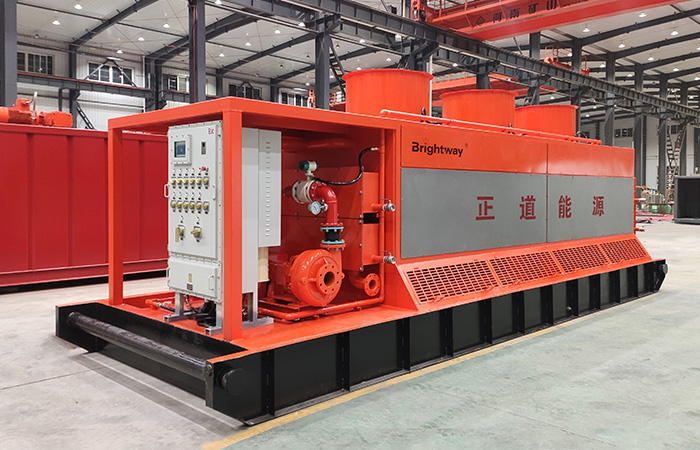

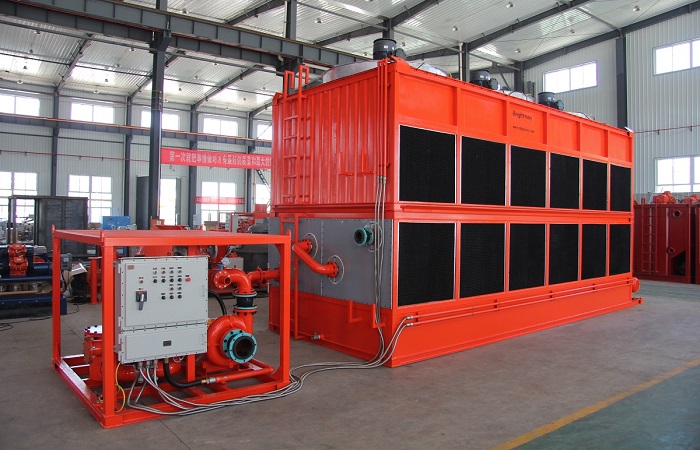

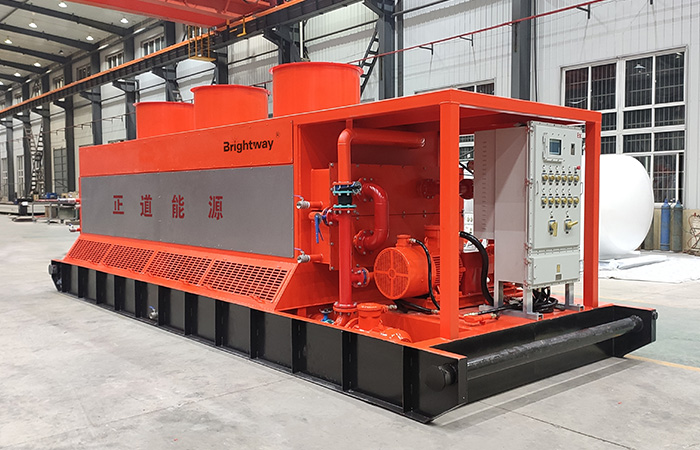

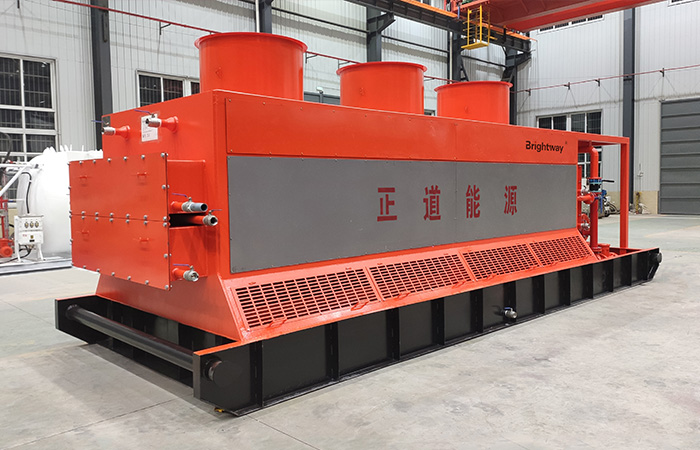

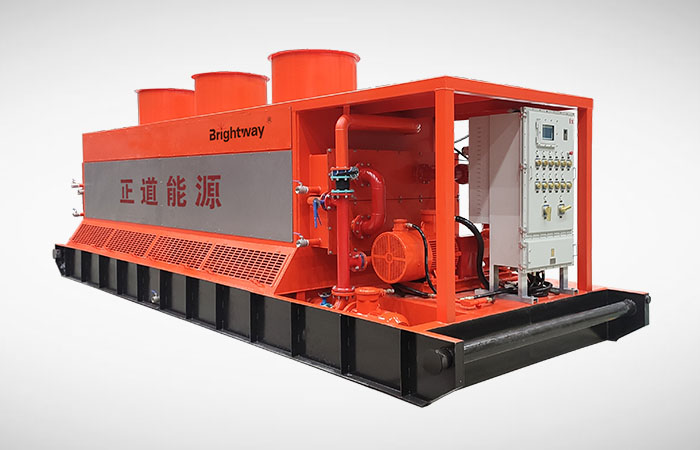

泥浆冷却装置钻井泥浆冷却系统

钻井泥浆冷却系统，又称泥浆冷却装置，泥浆冷却塔等，一般是钻井过程中用来对井内高温泥浆进行冷却降温的专用设备，是目前比较高效安全的的泥浆冷却方法。正道能源自主设计研发的新型泥浆冷却系统可实现钻井过程中从井口流出的高温的钻井液（泥浆），通过管汇，将泥浆输送给该系统的进浆管汇，经泥浆冷却系统处理后的泥浆温度前后温差30-40℃。有效延长钻头和钻杆使用寿命，同时提升钻井效率。

泥浆冷却系统工作原理

高温泥浆进入泥浆冷却系统中后，冷却水及风机对冷却塔提供高强冷风及循环冷却水，当高<温泥浆在冷却塔中流通时，由于风机及冷却水作用，持续散发大量热量，可用的低温泥浆会从冷却塔底部管道流出，以实现泥浆冷却工作。

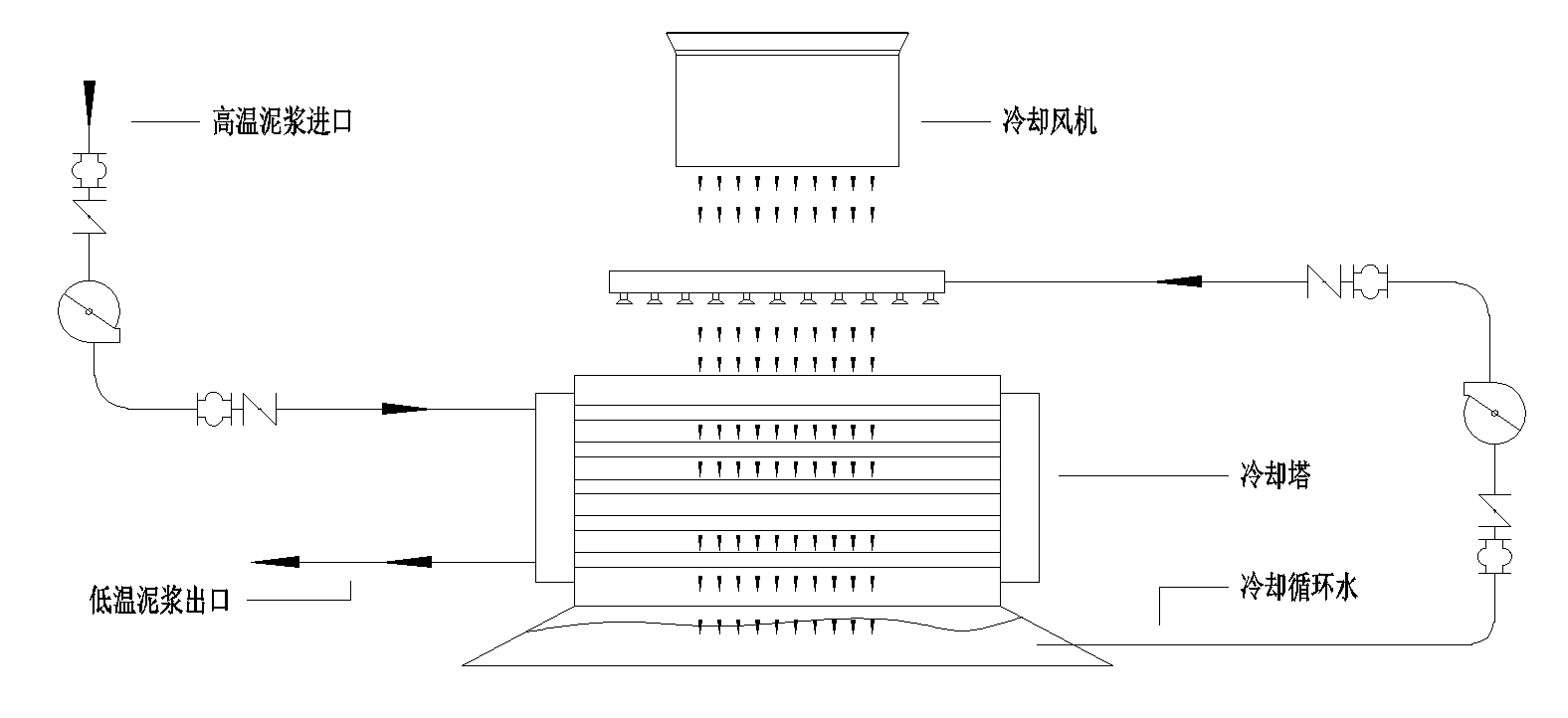

泥浆冷却系统工作流程图

泥浆冷却系统技术优势

1. 冷却效率高，降温速度快。钻井过程中，用来快速冷却泥浆，使泥浆温度得到快速降低，满足钻井相关配合系统的需要，降低温度的同时即解决了定向仪器与泥浆性能的问题还解决了井下工具的问题，真正突破了钻井对温度影响的瓶颈。
2. 输送稳定，降温值高；连续工作，降温明显；使用效果显著。
3. 处理能力大，占地空间小。

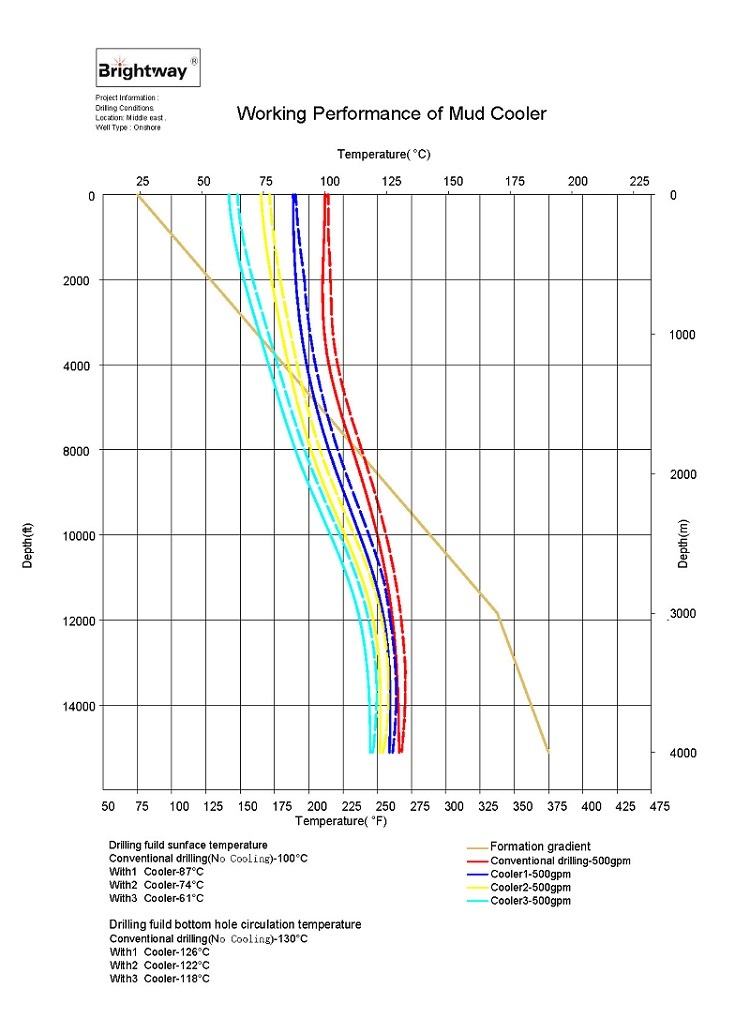

泥浆冷却温度曲线图

泥浆冷却系统适用范围

针对不同国家，不同区块泥浆温度的不同，正道能源针对性的开发了能满足不同地层泥浆温升不同的特点，开发出了泥浆冷却装置设备：快速泥浆冷却设备和普通泥浆冷却装置。本设备是针对钻井液在钻进过程中的持续高温, 导致钻井液出现高温降解、高温交联、高温解吸附等现象, 在地面对井下返回的高温钻井液进行快速降温的钻井液冷却装置。该装置能保证钻井液在合适温度下保持稳定的性能, 以确保正常钻进，适用于泥浆冷却; 天然气水合物; 冻土带钻井; 油气钻井; 地热钻井。

泥浆冷却系统配置参数

排风系统		水冷系统		泥浆系统
尺寸	1000mm	进水	2.5寸	进浆	8寸(DN150）
叶片数量	10	出水	3寸	出浆	6寸(DN125）
电制	定制化	电制	定制化	电制	定制化
电机类型	防爆	电机类型	防爆	电机类型	防爆
功率	7.5kw	功率	22kw	功率	55kw
流量	600m³/min	流量	160m³/h	流量	318m³/h
驱动形式	直驱轴流	散热器	2.5寸	喷头数量	4
		散热器数量	36×0.57寸	管道容积	2423m³
		驱动形式	直驱轴流	铜管冷却面积	189571㎡
				进出口温差	50-60°C
